Седловой отвод — это специализированный фитинг, используемый в трубопроводных системах для создания ответвлений без необходимости прерывания основного потока. Он позволяет подключать дополнительные трубы или оборудование к существующему трубопроводу, минимизируя время простоя и затраты на ремонт. Этот элемент особенно полезен в отраслях, где непрерывность работы критична, таких как водоснабжение, газоснабжение и промышленные системы. В статье мы разберём устройство, типы, применение и нюансы монтажа седлового отвода.
Устройство и принцип работы
Седловой отвод представляет собой седлообразную конструкцию, которая «оседлывает» основную трубу и фиксируется с помощью болтов или сварки. В его состав входит:
- Корпус с отверстием для ответвления.
- Уплотнительные элементы (резиновые прокладки или O-ринги) для герметичности.
- Крепёжные детали для фиксации на трубе.
- Иногда встроенный клапан или заглушка для контроля потока.
Принцип работы прост: отвод монтируется на трубу, после чего через отверстие в корпусе просверливается доступ к внутреннему пространству. Это позволяет подключить боковую ветвь, не останавливая систему. Давление в трубопроводе помогает поддерживать герметичность, но для надёжности используются дополнительные уплотнители.
Седловой отвод — это эффективное решение для создания ответвлений в трубопроводных системах, сочетающее простоту монтажа с минимальными рисками простоя. Его устройство позволяет работать под давлением, а разнообразие типов делает его универсальным для различных отраслей. Правильный выбор, монтаж и обслуживание обеспечат надёжность и безопасность. Если вы планируете использовать седловой отвод, консультируйтесь с экспертами и следуйте стандартам — это ключ к успешной эксплуатации.
Материалы и типы седловых отводов
Седловые отводы изготавливаются из различных материалов в зависимости от среды и условий эксплуатации:
- Сталь (углеродистая или нержавеющая) — для высоких давлений и агрессивных сред, например, в нефтепроводах.
- Чугун — для водопроводных систем, устойчив к коррозии.
- Пластик (ПВХ, ПЭ) — для низкого давления, лёгок и дёшев в монтаже.
- Латунь или бронза — для газопроводов и систем с умеренным давлением.
Типы включают:

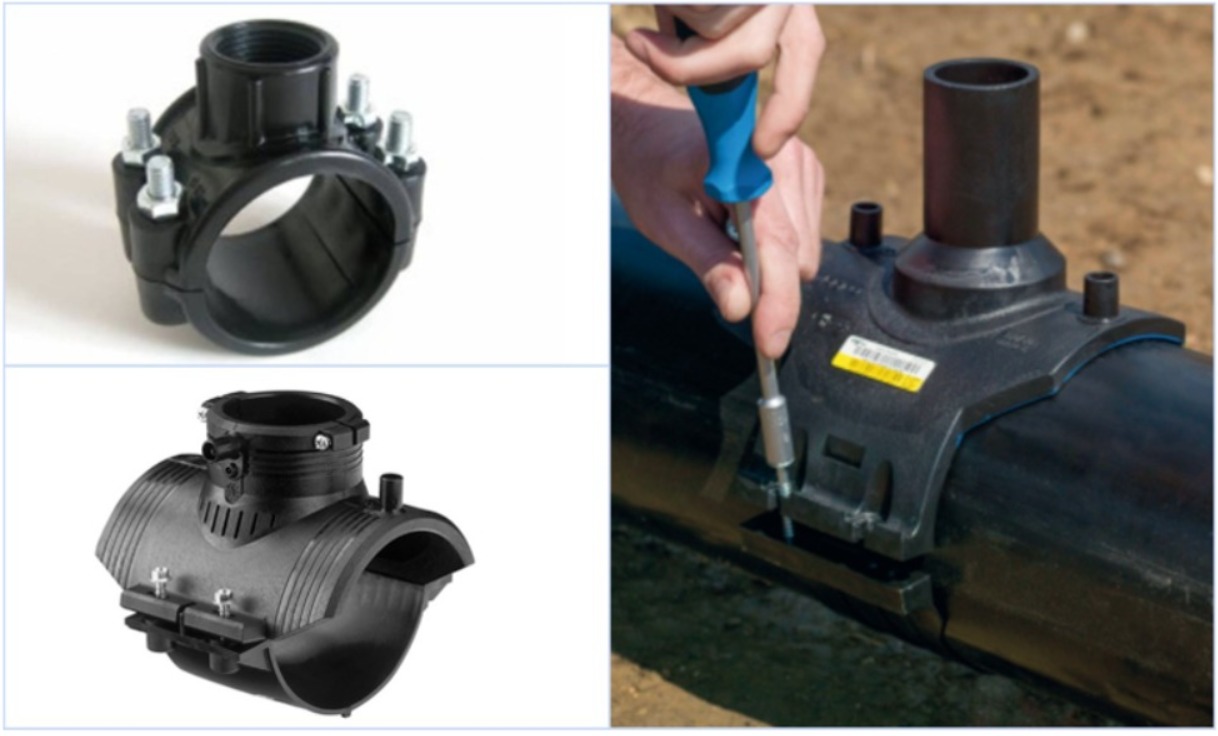

- Сварные — фиксируются сваркой, подходят для постоянных установок.
- Болтовые — с резьбовыми соединениями, удобны для быстрого монтажа.

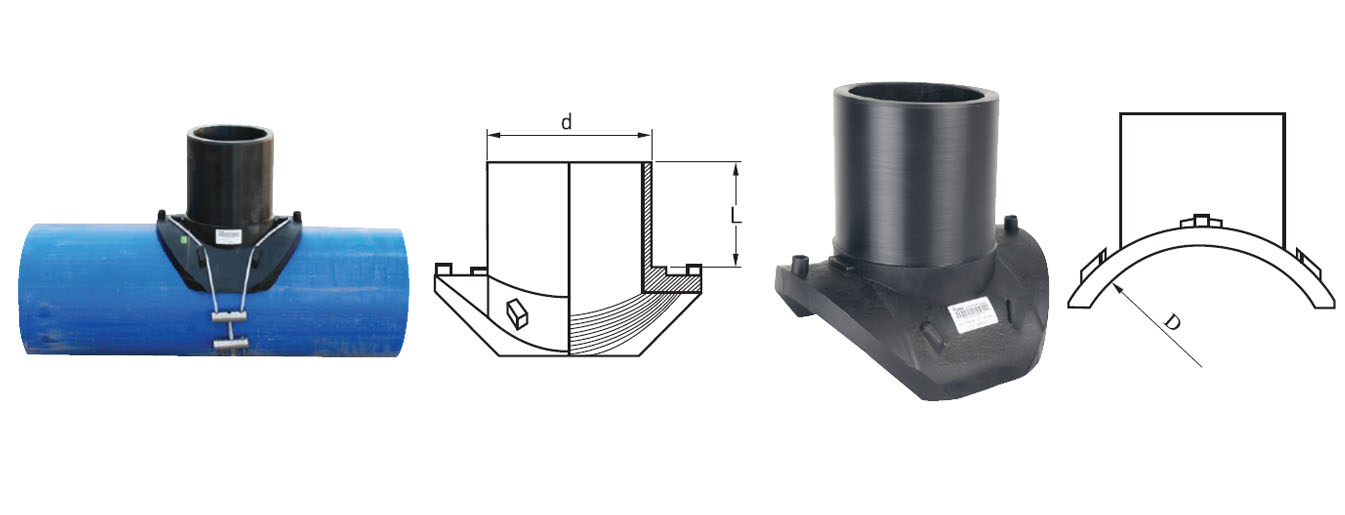

- Электросварные — для пластиковых труб, где используется нагревательный элемент.
- С клапаном — позволяют регулировать поток в ответвлении.
Выбор зависит от диаметра трубы (от 50 мм до нескольких метров) и рабочего давления (до 100 бар и выше).
Применение в различных отраслях
Седловые отводы широко применяются:
- В водоснабжении: для подключения новых линий к существующим магистралям без отключения воды.
- В газоснабжении: для врезки в газопроводы, где безопасность критична.
- В нефтехимической промышленности: для отбора проб или добавления веществ в поток.
- В сельском хозяйстве и ирригации: для создания разветвлённых систем полива.
- В системах отопления и вентиляции: для подключения радиаторов или воздуховодов.
Они незаменимы при реконструкции старых сетей, где полная замена трубопровода невозможна или слишком дорога.
Преимущества и недостатки
Преимущества:
- Минимизация простоя: монтаж без остановки системы.
- Экономия: дешевле, чем традиционные методы врезки.
- Гибкость: легко адаптируется под разные диаметры.
- Безопасность: снижает риск утечек благодаря герметичным уплотнителям.
Недостатки:
- Ограничения по давлению: не подходит для сверхвысоких нагрузок.
- Риск коррозии: в агрессивных средах требует специальных материалов.
- Сложность монтажа: требует квалифицированных специалистов.
- Возможные утечки: при неправильной установке.
Несмотря на минусы, преимущества делают седловой отвод предпочтительным выбором для многих проектов.
Монтаж и установка
Монтаж требует подготовки:
- Очистите поверхность трубы от грязи и ржавчины.
- Выберите подходящий отвод по диаметру и материалу.
- Установите седло на трубу и зафиксируйте болтами или сваркой.
- Просверлите отверстие в трубе через отвод (используйте специальное оборудование для работы под давлением).
- Подключите ответвление и проверьте герметичность (тест на давление).
- Соблюдайте нормы безопасности: работайте в защитной экипировке, особенно при газе или химикатах.
Рекомендуется привлекать сертифицированных специалистов, так как ошибки могут привести к авариям. В России монтаж регулируется ГОСТами и СНиПами.
Обслуживание и безопасность
Для долговечности:
- Регулярно осматривайте на утечки и коррозию.
- Заменяйте уплотнители при необходимости.
- Соблюдайте температурный режим (обычно от -40°C до +100°C).
- Используйте антикоррозионные покрытия.
Безопасность: следуйте инструкциям производителя, проводите тесты после монтажа. В случае с газом или нефтью — обязательна сертификация.
Возможные проблемы и решения
Частые проблемы:
- Утечки: из-за плохого уплотнения — решение: усилить фиксацию и использовать качественные материалы.
- Коррозия: в металлических трубах — применение защитных покрытий.
- Несовместимость: с трубой — точный расчёт диаметра.
- Засоры: в ответвлении — установка фильтров.
Профилактика: выбирайте качественных поставщиков и проводите предварительные расчёты.
