Комплектная трансформаторная подстанция (КТП) — это важный элемент электрических сетей, обеспечивающий преобразование и распределение электроэнергии. Она широко используется для питания жилых кварталов, промышленных предприятий и объектов инфраструктуры. В этой статье мы рассмотрим основные компоненты КТП и дадим рекомендации по правильному монтажу подстанции, что позволит обеспечить надежную и безопасную работу электросети.
Основные компоненты комплектной трансформаторной подстанции

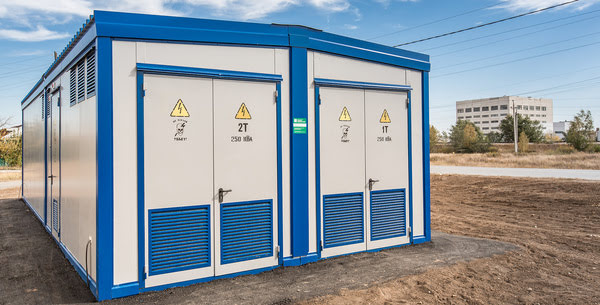

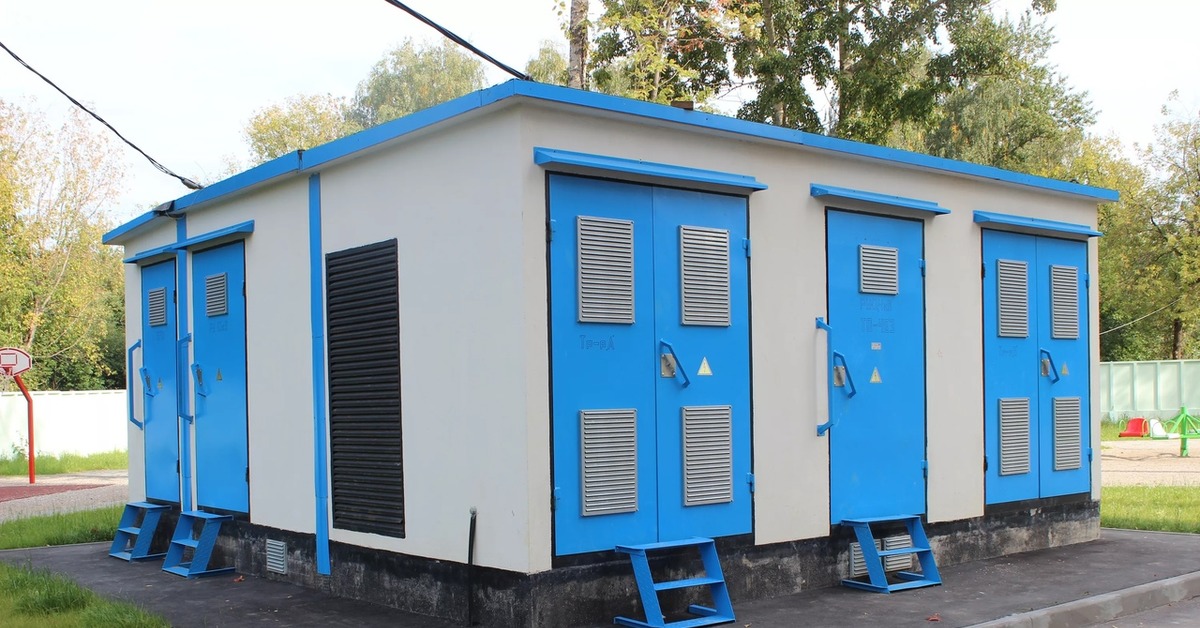

Комплектная трансформаторная подстанция КТПН представляет собой готовое к эксплуатации устройство, включающее в себя несколько ключевых элементов:
- Трансформатор — основной элемент подстанции, который понижает высокое напряжение до необходимого уровня для конечного потребителя. Трансформаторы бывают масляные и сухие, выбираются в зависимости от условий эксплуатации.
- Вводное устройство — комплект оборудования, через которое подается электроэнергия в подстанцию. Обычно это высоковольтный ввод с автоматическими выключателями или разъединителями.
- Распределительное устройство низкого напряжения (РУНН) — обеспечивает распределение электроэнергии на различные потребители, оснащается автоматическими выключателями, счетчиками и защитными устройствами.
- Защитные и измерительные приборы — включают в себя реле, трансформаторы тока и напряжения, которые контролируют параметры сети и обеспечивают защиту оборудования.
- Корпус и фундамент — металлический или железобетонный шкаф, в котором размещается все оборудование. Он защищает элементы подстанции от внешних воздействий и обеспечивает безопасный доступ для обслуживания.
Все эти компоненты интегрированы в единую конструкцию, что упрощает монтаж и эксплуатацию КТП.
Технические требования и подготовка к монтажу
Перед началом монтажа комплектной трансформаторной подстанции необходимо выполнить ряд подготовительных мероприятий:
- Выбор места установки — подстанция должна располагаться на ровной площадке с твердым основанием, обеспечивающим устойчивость и защиту от подтопления.
- Подготовка фундамента — зависит от веса и габаритов подстанции; чаще всего используется железобетонная плита с анкерными креплениями.
- Прокладка кабельных линий — необходимо заранее подготовить трассы для ввода и вывода кабелей, учитывая требования по глубине залегания и безопасности.
- Обеспечение заземления — обязательный элемент для безопасности персонала и защиты оборудования от перенапряжений.
Тщательное соблюдение этих требований гарантирует надежную работу подстанции и минимизирует риски аварийных ситуаций.
Пошаговый процесс монтажа комплектной трансформаторной подстанции
Монтаж КТП выполняется в несколько этапов:
- Доставка и установка корпуса на фундамент — корпус подстанции аккуратно устанавливается и фиксируется анкерными болтами.
- Подключение трансформатора — трансформатор устанавливается внутри корпуса (если он сухой) или монтируется отдельно (если масляный) с последующим подключением к вводному и распределительному устройствам.
- Монтаж распределительного оборудования — установка автоматических выключателей, счетчиков, реле и других приборов согласно схеме.
- Подключение кабелей — вводные и выходные кабели подключаются к соответствующим клеммам с соблюдением правил электробезопасности.
- Проверка заземления и защитных устройств — выполнение измерений сопротивления заземляющего контура и тестирование работы защитных реле.
- Пусконаладочные работы — проверка всех электрических соединений, тестирование подстанции под нагрузкой, устранение выявленных дефектов.
Монтаж должен выполняться квалифицированными специалистами с соблюдением нормативных требований и правил техники безопасности.
Важные рекомендации по эксплуатации и обслуживанию КТП
Для обеспечения длительной и бесперебойной работы комплектной трансформаторной подстанции необходимо:
- Регулярно проводить осмотры и техническое обслуживание оборудования.
- Следить за состоянием изоляции и уровнем масла (для масляных трансформаторов).
- Проводить периодическую проверку работы защитных устройств.
- Обеспечивать чистоту и сухость внутри корпуса.
- Вести документацию по эксплуатации и ремонтам.
Соблюдение этих правил позволит продлить срок службы подстанции и снизить вероятность аварий.
Заключение
Комплектная трансформаторная подстанция — это сложное инженерное устройство, состоящее из трансформатора, вводного и распределительного оборудования, защитных приборов и корпуса. Правильный монтаж КТП включает подготовку площадки, установку и подключение всех элементов согласно техническим нормам, а также обеспечение надежного заземления. Качественное выполнение монтажных и пусконаладочных работ, а также регулярное обслуживание гарантируют стабильную и безопасную работу подстанции в течение многих лет.
